BCWD

PREVENCIÓN DE SOBRE-TEMPERATURAS DE RODAMIENTOS, DESPLAZAMIENTOS Y DESLIZAMIENTOS DE BANDA

El BCWD tiene como objeto la protección de transportadores de cintas o cadenas y de elevadores de granos, permitiendo monitorear la temperatura de sus rodamientos y el desplazamiento o desalineación de las bandas transportadoras. Del mismo modo monitorea el deslizamiento de las cintas sobre los rolos conducidos, manifestándose como sub velocidad de los transportadores. Posee comunicación MODBUS ETH y página Web embebida.

CARACTERISTICAS:
  • Reloj en tiempo real.
  • Montaje en gabinete metálico

Entradas y Salida:

  • 32 entradas analógicas de RTD, con conexión de tres hilos y compensación de largo de cable. Rango de medición de -50.0°C a 200.0°C. Filtros digitales programables.
  • 2 entradas digitales optoaisladas para medición de velocidad y verificación de retorno de marcha.
  • 6 entradas digitales optoaisladas auxiliares con funciones programables (Detección de entrada cable tirón, rebalse, alineación, estiramiento, detección de chispa) que pueden disparar una alarma o generar una parada del transporte.
  • 8 salidas digitales optoaisladas con funciones programables, entre ellas activación de alarma y parada.

Interfaces de comunicación:

  • Hasta dos Interfaces RS-485 aisladas con Protocolo MODBUS Esclavo. Permite conectar un display auxiliar para visualización local.
  • Interfaz Ethernet opcional:
    • Protocolo MODBUS TCP/IP con hasta 8 conexiones simultáneas.

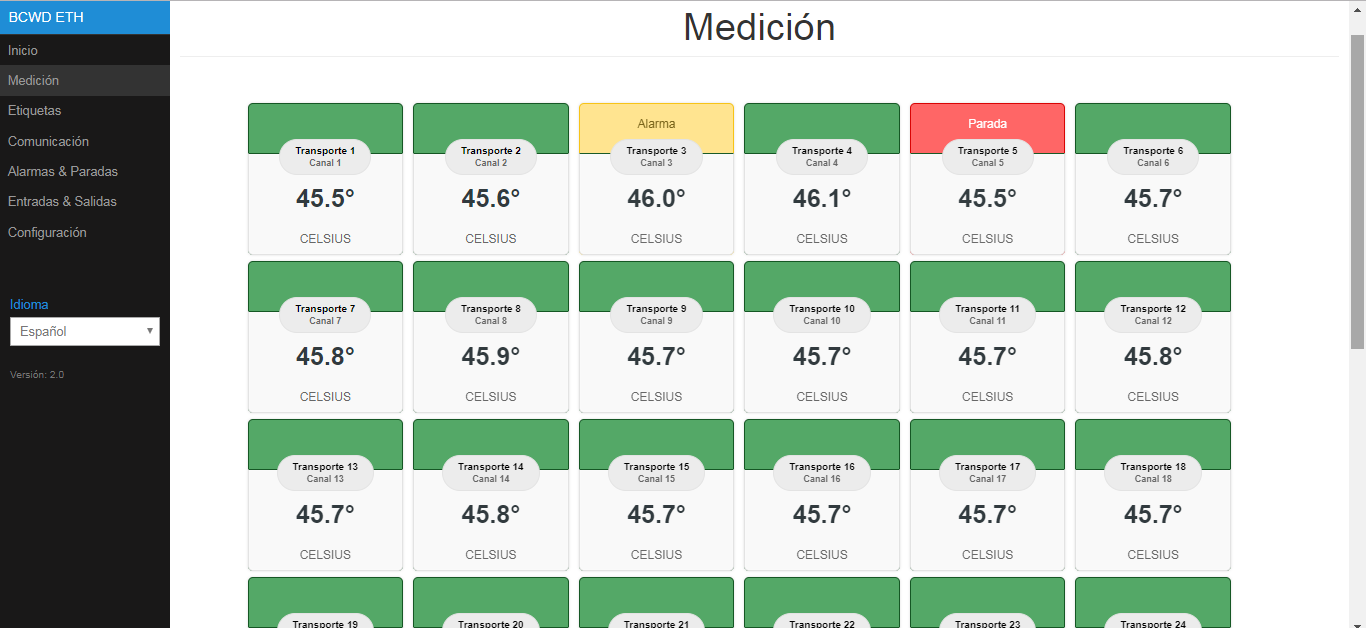

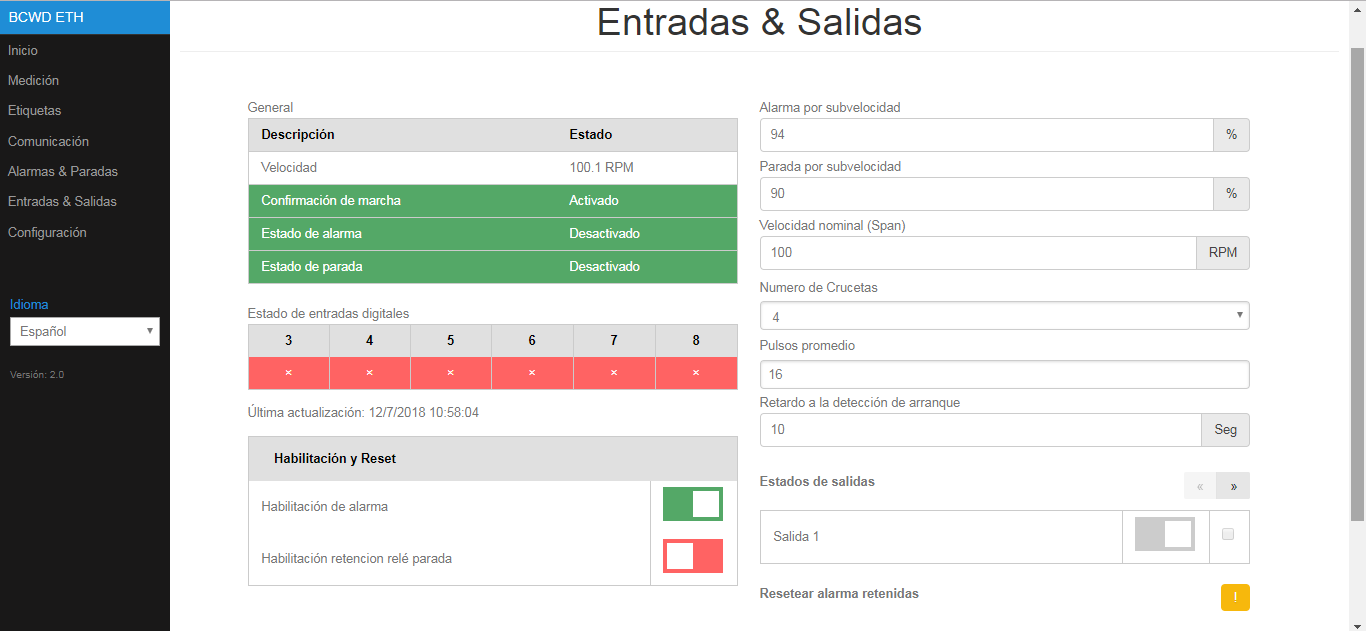

    • Página WEB embebida donde se visualizan datos en tiempo real y también se configuran los parámetros del equipo.
    • Comunicación mediante lenguaje JSON.
    • UPGRADE de firmware a través de esta interfaz.
ESPECIFICACIONES:
  • Alimentación 24 Vcc-Vca ó 90 a 240 Vca a 50 Hz / 60 Hz
  • Gabinete: 280x140x165mm
  • Consumo de potencia igual 8 VA máximo.
  • Peso aproximado: 3 Kg
