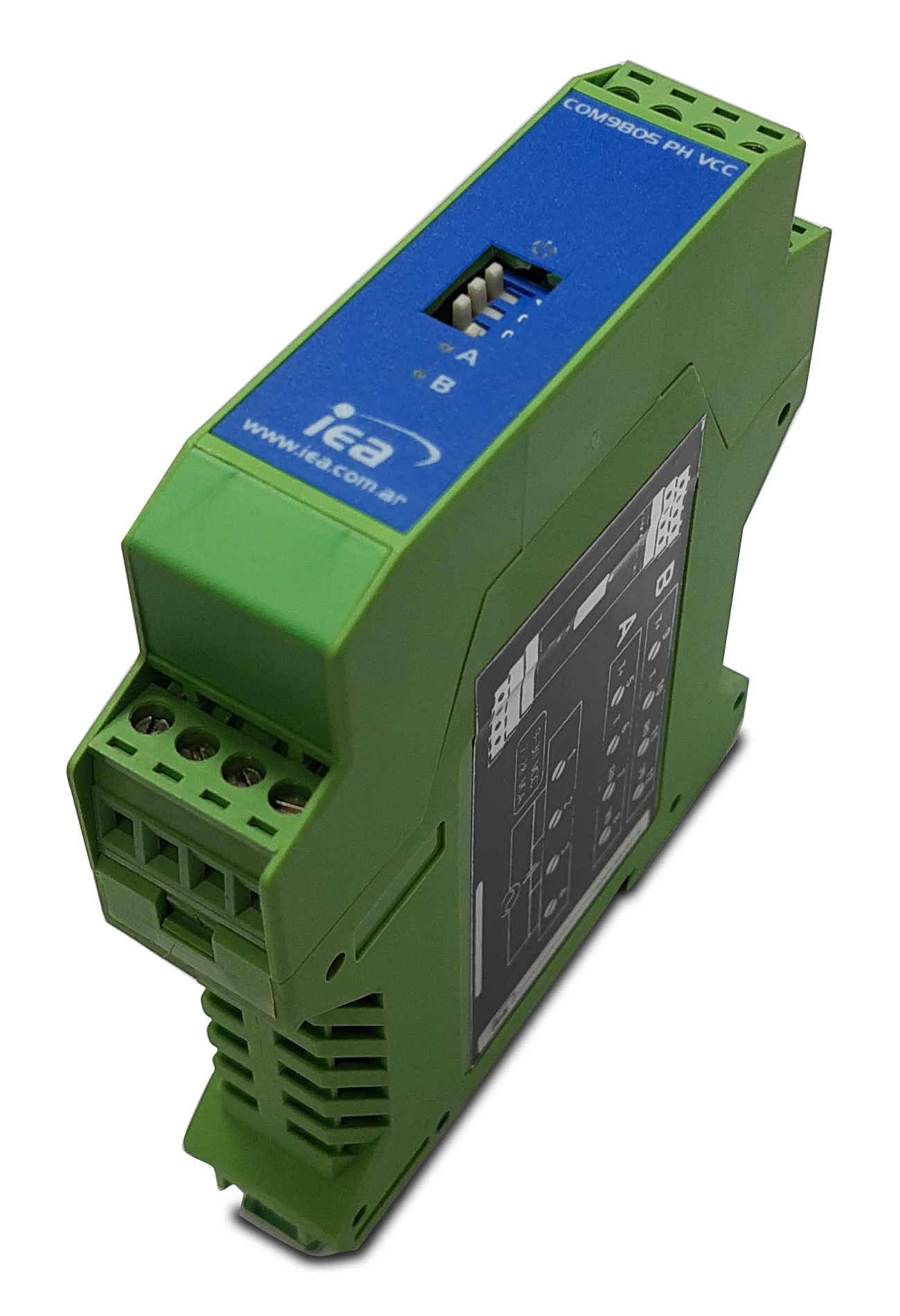

COM 9805 PH VCC

AMPLIFICADOR DE LINEAS DE TRANSMISIÓN

El COM 9805 PH VCC es un dispositivo amplificador / repetidor de señal para un Bus RS485. El Bus de comunicaciones ANSI EIA / TIA-485 RS485, puede llegar a tener una longitud de hasta 1200 metros y a soportar hasta 31 dispositivos con interfase RS485 (CPU y/o Terminales), de manera que si en una instalación hay que superar uno de estos parámetros o ambos, es necesario intercalar uno o varios repetidores dado que cada repetidor crea un nuevo segmento de Bus con posibilidad de otros 1200 metros y otros 31 dispositivos, proporcionando además aislación y protección entre las líneas de transmisión.

El COM 9805 PH VCC es un amplificador de línea bidireccional; posee resistencias de polarización en el puerto RS-485 identificado con la letra “B” y resistencias de polarización seleccionables mediante DIPs en el puerto RS-485 identificado con la letra “A”.

Se aconseja polarizar las líneas de trasmisión RS-485 en ambientes con alta emisión de ruido electromagnético para evitar interferencias en la trasmisión de datos.

Nota: cabe aclarar que, si varios dispositivos poseen resistencias de polarización, esto genera un aumento en la cargabilidad en la red, pudiendo esto disminuir el máximo de dispositivos admisibles y/o el máximo largo de cable.
